Inspeccionar la calidad de un equipo de tuerca es un proceso crucial para cualquier proveedor, especialmente cuando se trata de cumplir con los altos estándares de industrias, como el moldeo por inyección y la fundición. Como proveedor de equipos de nuez, entiendo la importancia de entregar productos de primera categoría a nuestros clientes. En este blog, compartiré algunos pasos y métodos clave sobre cómo inspeccionar de manera efectiva la calidad de un equipo de nueces.
Inspección visual
El primer paso en el proceso de inspección de calidad es una verificación visual. Esto puede parecer simple, pero puede revelar mucho sobre la condición del engranaje de nuez. Comience examinando el acabado superficial del engranaje de la tuerca. Un engranaje de tuerca de alta calidad debe tener una superficie lisa sin rasguños visibles, grietas o pozos. Los rasguños pueden conducir a concentraciones de estrés, lo que puede causar falla prematura del engranaje. Las grietas son aún más graves, ya que pueden propagarse bajo carga y dar como resultado descomposiciones catastróficas.
Verifique los dientes del engranaje de la tuerca también. Los dientes deben estar bien formados, con perfiles consistentes y sin signos de astillado o desgaste. Cualquier irregularidad en el perfil del diente puede afectar la malla de la marcha con otros componentes, lo que lleva al ruido, la vibración y la eficiencia reducida. Además, busque una alineación adecuada de los dientes. Los dientes desalineados pueden causar carga desigual y un mayor desgaste en el engranaje y sus partes de apareamiento.
Inspección dimensional
Las dimensiones precisas son críticas para el funcionamiento adecuado de un engranaje de tuerca. Para garantizar la precisión dimensional, utilizamos herramientas de medición de precisión como pinzas, micrómetros y máquinas de medición de coordenadas (CMM).
Mida el diámetro exterior, el diámetro interno y el diámetro de tono del engranaje de la tuerca. Estas dimensiones deben ajustarse a las tolerancias especificadas. Incluso una pequeña desviación del tamaño requerido puede conducir a problemas de rendimiento y ajuste incorrectos. Por ejemplo, si el diámetro exterior es demasiado grande, el engranaje de la tuerca puede no cabe en la carcasa prevista, mientras que un diámetro interno de menor tamaño puede causar problemas con el eje en el que se supone que debe montar.
El tono de los dientes del engranaje es otra dimensión importante. El tono es la distancia entre los puntos correspondientes en los dientes adyacentes. El tono incorrecto puede conducir a malhechado con otros engranajes, lo que resulta en una transmisión de potencia ineficiente y un mayor desgaste. Utilizamos equipos especializados de medición de tono para verificar la precisión del tono del engranaje de tuerca.
Análisis de materiales
La calidad del material utilizado en el engranaje de nuez tiene un impacto directo en su rendimiento y durabilidad. Como proveedor, obtenemos materiales de fabricantes confiables y realizamos un análisis de materiales para garantizar su calidad.
Un método común de análisis de material es el análisis de composición química. Esto se puede hacer utilizando técnicas como la espectroscopía. Al determinar la composición química del material, podemos verificar que cumpla con las especificaciones requeridas. Por ejemplo, en un equipo de nuez de acero, el contenido de carbono, los elementos de aleación y los niveles de impureza deben estar dentro de los rangos especificados. La composición química incorrecta puede afectar las propiedades mecánicas del engranaje, como su dureza, resistencia y tenacidad.
La prueba de dureza también es una parte importante del análisis de materiales. La dureza es una medida de la resistencia del material a la sangría o rascado. Es más probable que un engranaje de tuerca con la dureza apropiada resistirá las cargas y las tensiones que encontrará durante la operación. Utilizamos máquinas de prueba de dureza como Rockwell o Brinell Testers para medir la dureza del equipo de tuerca. La dureza debe ser consistente en todo el equipo para garantizar un rendimiento uniforme.
Inspección del tratamiento térmico
El tratamiento térmico a menudo se usa para mejorar las propiedades mecánicas del engranaje de la tuerca, como la dureza, la resistencia y la tenacidad. Sin embargo, el tratamiento térmico inadecuado puede conducir a problemas como la distorsión, el agrietamiento o la dureza inconsistente.
Para inspeccionar la calidad del tratamiento térmico, utilizamos una combinación de métodos. Un enfoque es examinar la microestructura del material utilizando un microscopio metalúrgico. La microestructura puede revelar si el proceso de tratamiento térmico se llevó a cabo correctamente. Por ejemplo, en un engranaje de tuerca de acero apagado y templado, la microestructura debe consistir en una estructura de martensita o bainita de grano fino, dependiendo del proceso de tratamiento térmico específico.
También verificamos cualquier signo de distorsión causado por el tratamiento térmico. La distorsión puede afectar la precisión dimensional del engranaje de tuerca y su capacidad para combinar adecuadamente con otros componentes. Si se detecta la distorsión, se deben tomar medidas correctivas, como el mecanizado o el estrés, aliviar.
Prueba funcional
Después de las inspecciones visuales, dimensionales, de material y de tratamiento térmico, el engranaje de tuerca debe sufrir pruebas funcionales. Esto implica montar el engranaje de la tuerca en una plataforma de prueba y simular sus condiciones de funcionamiento reales.
Durante las pruebas funcionales, medimos parámetros como la transmisión de par, la velocidad de rotación y el nivel de ruido. El engranaje de la nuez debe poder transmitir el par requerido sin deslizar o desgaste excesivo. La velocidad de rotación debe ser estable, y debe haber ruido y vibración mínimas durante la operación. Si se detectan problemas durante las pruebas funcionales, el engranaje de tuerca se vuelve a trabajar o se rechaza.
Dureza de la superficie y profundidad de la caja (para engranajes endurecidos)
Para los engranajes de nueces que están endurecidos, es importante verificar la dureza de la superficie y la profundidad de la caja. Las pruebas de dureza de la superficie se pueden realizar utilizando un probador de dureza con un pequeño sangría, como un Vickers o un probador de Knoop. La dureza de la superficie debe estar dentro del rango especificado para proporcionar suficiente resistencia al desgaste.
La profundidad de la caja es el grosor de la capa endurecida en la superficie del engranaje. Esto se puede medir utilizando técnicas como seccionamiento metalográfico y pruebas de microdorness. Es necesaria una profundidad de caja adecuada para garantizar que el engranaje pueda soportar las tensiones de contacto y el desgaste durante la operación.
Análisis de patrones de contacto de dientes
El patrón de contacto del diente es un indicador importante de la calidad de malla del engranaje de la tuerca. Un patrón de contacto dental adecuado garantiza una distribución incluso de la carga a través de los dientes del engranaje, reduciendo el desgaste y mejorando la eficiencia.
Para analizar el patrón de contacto del diente, utilizamos un compuesto de marcado en los dientes del engranaje. Cuando el engranaje se enlaza con su engranaje de apareamiento y gira, el compuesto de marcado deja un patrón en los dientes. Al examinar este patrón, podemos determinar si los dientes están haciendo el contacto adecuado. Un buen patrón de contacto dental debe cubrir la mayoría de la superficie del diente y distribuirse uniformemente. Si el patrón de contacto se concentra en los bordes o esquinas de los dientes, indica desalineación o perfil de diente incorrecto, y es posible que se necesiten ajustes.
Prueba de fatiga
En algunas aplicaciones, los engranajes de nueces están sujetos a carga cíclica, lo que puede provocar falla de fatiga con el tiempo. Para evaluar la resistencia a la fatiga del engranaje de tuerca, realizamos pruebas de fatiga.
La prueba de fatiga implica someter el engranaje de tuerca a un ciclo de carga repetido hasta que falle. Medimos el número de ciclos que el engranaje puede soportar antes de la falla y compararlo con los requisitos de diseño. Las pruebas de fatiga nos ayudan a identificar cualquier posible debilidad en el diseño o el material del engranaje y hacer las mejoras necesarias para mejorar su durabilidad.
Conclusión
Como proveedor de equipos de tuerca, la inspección de calidad es una parte integral de nuestro proceso de producción. Siguiendo estos métodos integrales de inspección, podemos garantizar que nuestros engranajes de nueces cumplan con los más altos estándares de calidad y proporcionen un rendimiento confiable en diversas aplicaciones, incluidas las máquinas de moldeo por inyección y fundición.

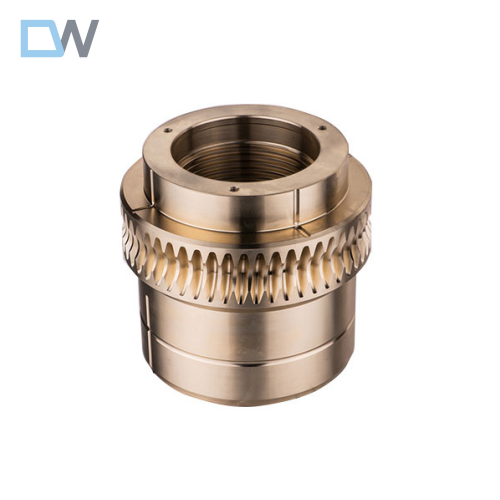

Si necesita engranajes de tuercas de alta calidad para su máquina de moldeo por inyección o máquina de fundición, estamos aquí para servirle. Nuestros productos, comoTuercas y engranajes para la máquina de borde para la máquina de moldeo por inyección o la máquina de fundición de troquel, se fabrican con la máxima atención a la calidad y la precisión. Contáctenos para obtener más información y para discutir sus requisitos específicos. Esperamos la oportunidad de trabajar con usted y brindarle las mejores soluciones de equipo de nueces.
Referencias
- "Diseño y aplicación de engranajes" de Dudley, Darle W.
- "Diseño de ingeniería mecánica" de Shigley, Joseph E. y Mischke, Charles R.
- "Ciencia e ingeniería de materiales: una introducción" de Callister, William D.
